XTOOL iOBD2 Mini Scanner الجديد الذي تم إصداره ، ودعم نظامي iOS و Android ، ودعم Bluetooth 4.0.
تدعم XTOOL iOBD2 جميع السيارات بعد عام 1996 باستخدام بروتوكول OBD2 EOBD.
XTOOL Mini iOBD2 OBDII EOBD Sscanner Support Bluetooth 4.0 لنظام التشغيل iOS و Android
بروتوكولات OBDII المدعومة:
1. ISO15765-4 (CAN)
2. ISO14230-4 (KWP2000)
3. ISO9141-2
4. J1850 VPW
5. J1850 PWM
Xtool iobd2 الماسح الضوئي يدعم كل من IOS و Android
التطبيق الموصى به: IOBD2 (ابحث وقم بتنزيله من متجر Apple ومتجر Google Play)
اتصال بلوتوث: بلوتوث 4.0
iOBD2 البسيطة OBD2 EOBD الماسح الضوئي وظيفة:
1.Diagnose
تشمل وظائف التشخيص (الصورة 1):
يقرأ DTCs: يقرأ DTCs الحالية المخزنة في المحرك ويظهر المعلومات التفصيلية الخاصة بهم.
مسح DTCs: مسح DTCs الحالي.
البيانات الحية: يقرأ المعلمات المتعلقة وحدة نقدية أوروبية.
تجميد بيانات الإطار: ستقوم وحدة التحكم الإلكترونية بتعيين DTCs وتسجيل دفق بيانات محرك السيارة في الوقت الذي حدثت فيه أخطاء متعلقة بالانبعاثات. وتسمى البيانات تجميد البيانات الإطار.
اختبار الجاهزية: يوضح حالة اختبار الاستعداد. انقر فوق اختبار الجاهزية في القائمة ، ستعرض الشاشة حالة اختبار السيارة.
الدعم والكامل: هذا يعني أن السيارة تدعم هذا الاختبار وقد اكتملت.
الدعم لكن غير مكتمل: فهذا يعني أن السيارة تدعم هذا الاختبار ولكنها لم تكتمل.
غير مدعوم: فهذا يعني أن السيارة لا تدعم هذا الاختبار.
2) بلدي لوحة القيادة
تشمل وظيفة [لوحة المعلومات] (الصورة ٢ ، ٢ ، ٤ ، ٥):
وضع الخمول: يعرض لك سرعة دوران المحرك ، ودرجة حرارة الماء ، والجهد الكهربائي للبطارية ، ودرجة حرارة سحب الهواء ، واستهلاك الوقود الفوري (ثابت) ، ومتوسط استهلاك الوقود. تمنيت لو كان لديك قياساتك الخاصة القابلة للتخصيص ، والتي تعرض فقط البيانات التي كنت مهتمًا بها (صورة 2)
وضع التطواف: يعرض لك سرعة السيارة ، الحمل الحالي للمحرك ، درجة حرارة الماء ، وقت تنقل المركبة ، متوسط سرعة تنقل المركبة ، عدد الكيلومترات المستمرة في الجري ، استهلاك الوقود الفوري (ديناميكي) ، تمنيت لو كان لديك أجهزة قياس قابلة للتخصيص ، تظهر فقط البيانات كنت مهتما. (صورة 3)
الوضع الرياضي: أظهر لك سرعة دوران المحرك ، وسرعة السيارة ، ودرجة حرارة الماء. حتى لو تمنى لو كان لديك أجهزة قياس قابلة للتخصيص ، تظهر فقط البيانات التي كنت مهتمًا بها. (صورة 4)
وضع الأداء: تظهر لك سرعة السيارة ، والسعة ، وعزم الدوران ، وحصانا ويمكنك أيضا تخصيص أجهزة القياس الخاصة بك هنا (صورة 5)
4) اختبار الأداء
تشمل وظيفة اختبار الأداء (الصورة 8 ، 9):
تسريع / اختبار التباطؤ: اختبار تسريع / التباطؤ وقت العملية والمسافة. (صورة 8)
اختبار تسارع من 0 إلى 400 متر: اختبر وقت الإنفاق من 0 إلى 400 متر. (صورة 9)
5) Xtool IOBD2 الماسح الضوئي الإعداد
إنه يتيح للمستخدمين تغيير وحدة درجة الحرارة والأميال وسرعة السيارة والوقود واستهلاك الوقود وعزم الدوران والقدرة الحصانية ، وضبط المنبه على السرعة الزائدة والقيادة المرهقة ودرجة حرارة الماء ، ووضع معايير لوزن السيارة ومعامل استهلاك الوقود وسرعة السيارة معامل وفقا لاحتياجاتهم على [Customize My Dashboard] (صورة 10).
6) التاريخ
سيتم تسجيل بيانات القيادة مثل مسافة الرحلة ومتوسط السرعة واستهلاك الوقود ووقت التسارع.
تحذيرات وتحذيرات:
يرجى قراءة النصائح التالية قبل استخدام iobd2:
يرجى توصيل محول IOBD2 الصغير بشكل صحيح في سيارتك باتباع تعليمات التثبيت قبل التشغيل.
عند قيادة السيارة ، يرجى عدم تشغيل هذه الوحدة. أي الهاء قد يسبب حادث.
يتصل IOBD2 mini بالسيارات عبر البلوتوث. يرجى عدم استخدام هذا المنتج في الأماكن ذات التداخل الكهرومغناطيسي القوي من أجل ضمان التواصل السليم.
تستند جميع المعلومات الواردة في هذا الدليل إلى أحدث إصدار صغير من IOBD2. تحتفظ XTOOLTECH بالحق في إجراء تغييرات في أي وقت دون إشعار.
كيفية تثبيت التطبيق ومحول iOBD2 الماسح
1) تثبيت التطبيق iOBD2
تثبيت إصدار IOS
- تثبيت عن طريق الهاتف الذكي
افتح متجر التطبيقات ، وابحث عن iOBD2 ، وقم بتنزيل التطبيق وتثبيته.
- تثبيت بواسطة اي تيونز
قم بتنزيل وتثبيت iTunes. ثم ابحث في iOBD2 على iTunes ، وقم بتنزيل التطبيق وتثبيته.
تثبيت نسخة أندرويد
- تثبيت عن طريق الموقع
افتح موقع iOBD2 الرسمي en.iobd2.com ، وقم بتنزيل iOBD2 على الهاتف وتثبيته.
- تثبيت من متجر Google play
تنزيل متجر Google play. ابحث في iOBD2 على Google play ، وقم بتنزيل التطبيق وتثبيته.
عند تثبيت التطبيق ، يرجى عدم حذف البيانات أو تهيئة بطاقة الذاكرة ، وإلا فقد يؤدي ذلك إلى فشل تثبيت التطبيق. عند انتهاء التثبيت ، انقر فوق "فتح" لتشغيل التطبيق (قبل تشغيل التطبيق ، يرجى ضبط اتصال Bluetooth ، وإلا فلن يتمكن من قراءة البيانات) ؛ انقر فوق "اكتمال" للخروج. سيظهر اختصار iOBD2 على الشاشة الرئيسية عند تثبيت التطبيق بنجاح. انقر لفتح iOBD2 وستظهر الشاشة على النحو التالي.
2) اتصال محول iOBD2
قم بتوصيل محول iOBD2 بمنفذ OBD II على السيارة ؛ بدوره على الاشتعال دون البدء
المحرك. عادة ما يكون منفذ OBD II تحت لوحة القيادة ، ولكنه قد يكون مختلفًا في طرازات السيارات المختلفة.
طريق الرحلة
هذه الوظيفة يمكن تتبع مسار القيادة الخاصة بك.
بالنسبة لأجهزة iOS ، حدد إعداد على الهاتف ، واختر الخصوصية ، افتح خدمات الموقع ، وقم بتشغيل واجهة iOBD2. قم بتشغيل تطبيق iOBD2 ، واختر "لوحة القيادة الخاصة بي" ، وابدأ قيادة السيارة ، وسوف يقوم تلقائيًا بتتبع مسار القيادة وحفظه في قائمة المحفوظات. عند الخروج من "لوحة القيادة الخاصة بي" ، سوف يتوقف عن تتبع مسار القيادة. يمكنك مراجعة مسار التتبع المحفوظ في قائمة المحفوظات.
بالنسبة لأجهزة Android ، يكون تتبع مسار الرحلة مفتوحًا افتراضيًا. يمكنك التحقق من مسار الرحلة المسجلة في قائمة المحفوظات. لفتح أو إغلاق وظيفة تتبع مسار الرحلة ، يمكنك النقر فوق الزر "إعداد" والعثور على خيار "المسار".
كيفية تحديث برنامج التشخيص
يمكن للمستخدمين معرفة أحدث معلومات إصدار البرنامج ، وتنزيل البرنامج وتثبيته عن طريق تسجيل الدخول إلى متجر التطبيقات.
مزيد من المعلومات ، يرجى زيارة موقع iOBD2 الرسمي www.iOBD2.com
IOBD2 البسيطة OBD2 EOBD الماسح الضوئي المواصفات:
فلاش: 2 ميغابايت
العمل الجهد: 9 ~ 12 فولت
التيار الكهربائي: <30 مللي أمبير
وضع السكون الكهربائي الحالي: <3 مللي أمبير
درجة حرارة العمل: -25 ℃ ~ 75 ℃
درجة حرارة التخزين: -40 ℃ ~ 85 ℃
عامل الرطوبة: <60 ٪
الرطوبة التخزين: <80 ٪
البعد: 48 * 42 * 25 (مم)
الوزن الصافي: <50 غرام

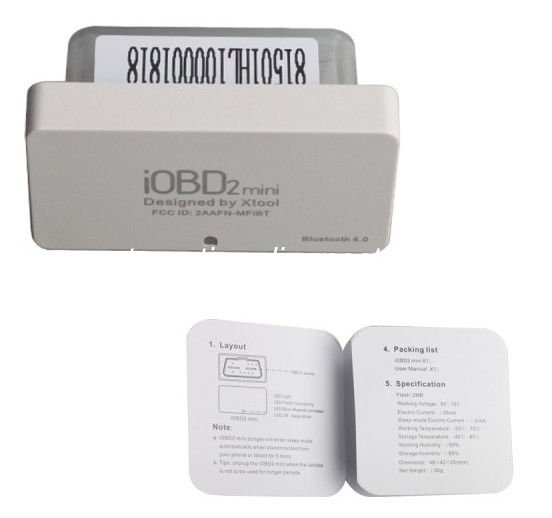

قائمة الحزمة:
1 قطعة × IOBD2 البسيطة
1 قطعة × دليل المستخدم
